Опоры освещения НФК

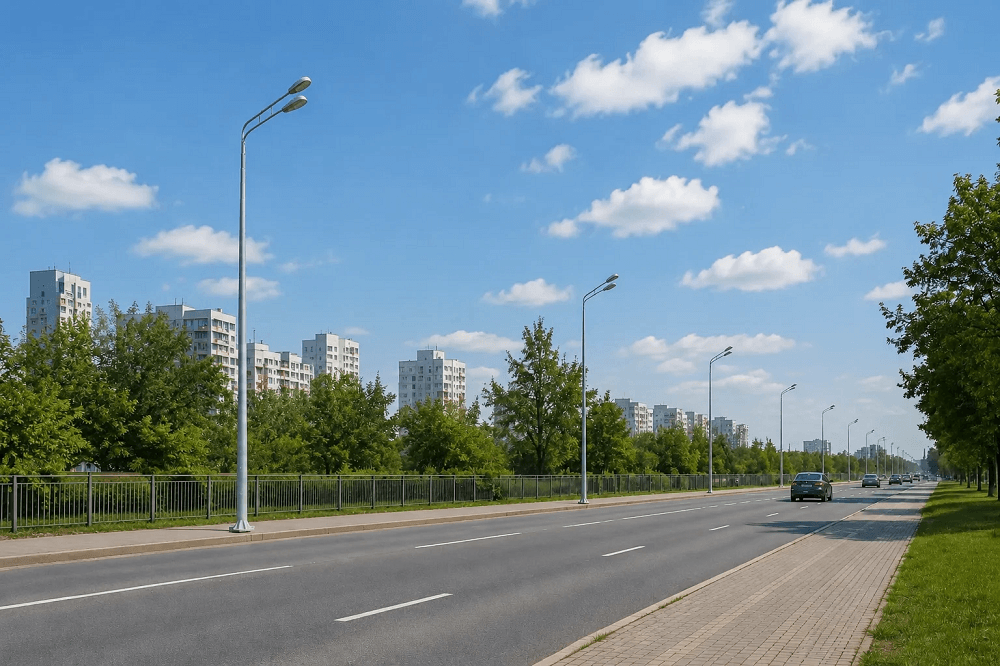

Опора освещения НФК – это несиловая фланцевая круглоконическая опора освещения, которая изготавливается из листовой стали. Опоры НФК используются для освещения городских улиц и автомобильных дорог.

Чертеж опоры НФК

Название НФК расшифровывается, как опора освещения:

«Н» – несиловая

«Ф» – фланцевая

«К» - круглоконическая

«цифра» – высота столба в метрах.

Производство опор НФК включает несколько этапов:

1. Раскрой и резка стали

Для производства опор НФК используют листовой прокат из углеродистой или низколегированной стали. Стальной лист режут на плазменных или лазерных станках ЧПУ, после чего получают точную трапециевидную заготовку под заданную высоту столба.

2. Формовка заготовки

Методом формовки заготовке придается коническая форма, при этом ствол опоры остается гладким и не умеет граней, конструкция плавно сужается от основания к верху.

3. Сварка продольного шва

Края заготовки соединяют на автоматических сварочных станках одним продольным сварным швом..

4. Сборка элементов (фланцы и лючки)

К основанию опоры НФК приваривают опорный квадратный или круглый стальной фланец с отверстиями для болтов.

В нижней части ствола опоры вырезают ревизионное окно для обслуживания кабелей, которое затем закрывается специальным съемным лючком.

5. Антикоррозийная обработка

Опоры освещения НФК в обязательном порядке проходят процедуру горячего цинкования, согласно требованиям ГОСТ. Горячие цинкование обеспечивает надежную защиту от коррозии (от 25 лет).

Опора НФК погружается в ванну с горячим цинком, благодаря чему цинк равномерно покрывает столб снаружи и изнутри.

Виды опор НФК

Основным отличием опор НФК является их высота, которая указывается в номенклатуре:

• Опора НФК-4 – несиловая фланцевая круглоконическая опора освещения высотой 4 метра.

• Опора НФК-4,5 – несиловая фланцевая круглоконическая опора освещения высотой 4,5 метра.

• Опора НФК-5 – несиловая фланцевая круглоконическая опора освещения высотой 5 метров.

• Опора НФК-6 – несиловая фланцевая круглоконическая опора освещения высотой 6 метров.

• Опора НФК-7– несиловая фланцевая круглоконическая опора освещения высотой 7 метров.

• Опора НФК-8 – несиловая фланцевая круглоконическая опора освещения высотой 8 метров.

• Опора НФК-9 – несиловая фланцевая круглоконическая опора освещения высотой 9 метров.

• Опора НФК-10 – несиловая фланцевая круглоконическая опора освещения высотой 10 метров.

Характеристики опор НФК

Помимо высоты, опоры НФК отличаются диаметром столба, маркой и толщиной стали.

Марка стали для производства опор НФК подбирается исходя из климата места установки: сталь Ст3 выдерживает температуру до -40С, а сталь 09Г2С - до -70С.

На толщину стенки и диаметр ствола влияет ветровой район установки.

Особенности опор НФК

Поскольку опоры освещения НФК относятся к типу несиловых опор освещения, их конструкция имеет ряд ограничений:

• Запрещено размещать на опоре элементы, не предусмотренные производителем (только кронштейн со светильников)

• Запрещен подвес питающего кабеля (подвод только под землей)

• Запрещено устанавливать в ветровых районов больше IV (точное ограничение зависит от параметров конкретной опоры и может составлять меньше IV ветрового района).

Нарушение этих ограничений может привести к смещению или падению опоры освещения.

Комплектация опор НФК

Поскольку опора НФК является фланцевой, для ее установки понадобится фундамент.

Таблица закладных деталей фундамента для опоры НФК*:

Помимо фундамента, дополнительно к опоре освещения НФК необходимо приобрести питающий кабель, кронштейн для крепления светильника, уличный светодиодный светильник. Эти комплектующие приобретаются отдельно и не входят в стоимость опоры освещения НФК.

Купить опоры НФК

Предприятие Декарт специализируется на производстве и продаже металлоизделий: опор освещения с комплектующими, мачт освещения и связи, опор контактной сети и молниеотводов.

Приобретая опоры освещения у нас, Вы получаете:

• Качественную продукцию по низкой цене

• Расширенную гарантию – до 3 лет

• Соблюдение сроков поставки.

Приобрести опоры НФК на предприятии Декарт можно как из наличия, так и под заказ.

Опоры НФК в наличии:

• Опоры НФК-4 - от 8 272 руб.

• Опоры НФК-4,5 - от 9 381 руб.

• Опоры НФК-5 - от 10 592 руб.

• Опоры НФК-6 - от 13 366 руб.

• Опоры НФК-7 - от 16 846 руб.

• Опоры НФК-8 - от 19 368 руб.

• Опоры НФК-9 - от  27 500 руб.
